Ремонт подвески мазда 6

И так продолжаем работы по ремонту передней подвески.

После работы «болгаркой»,по ошкуриванию рычагов,суппортов и подрамника,принялся работать преобразователем ржавчины,а затем окрасил все обычной эмалью по ржавчине в два слоя.

Ниже фотоотчет с описанием всего монтируемого.

После монтажа подрамника.

Приступил к сборке и монтажу верхнего рычага.

Так как новая шаровая имела люфт в посадочном месте «прихватил» её сваркой в трёх местах.

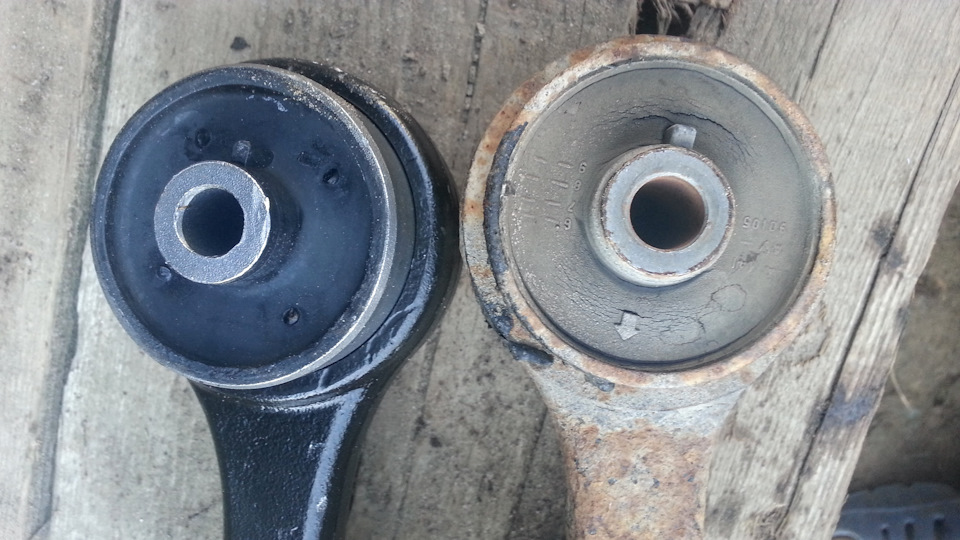

Затем запрессовал новые сайлентблоки в рычаг,после чего смонтировал все на автомобиль.

Следующим шагом,запрессовал новый ступичный подшипник в поворотный кулак,предварительно намазав посадочное место подшипников смазкой для зажимных устройств и сборки соединений.

Поставил skf, шли они в комплекте со стопорными кольцами ,пыльниками и ступичными гайками,но их я разобрал смыл консервационную смазку, по другому ее не назвать,соляркой и набил высокотемпературной.

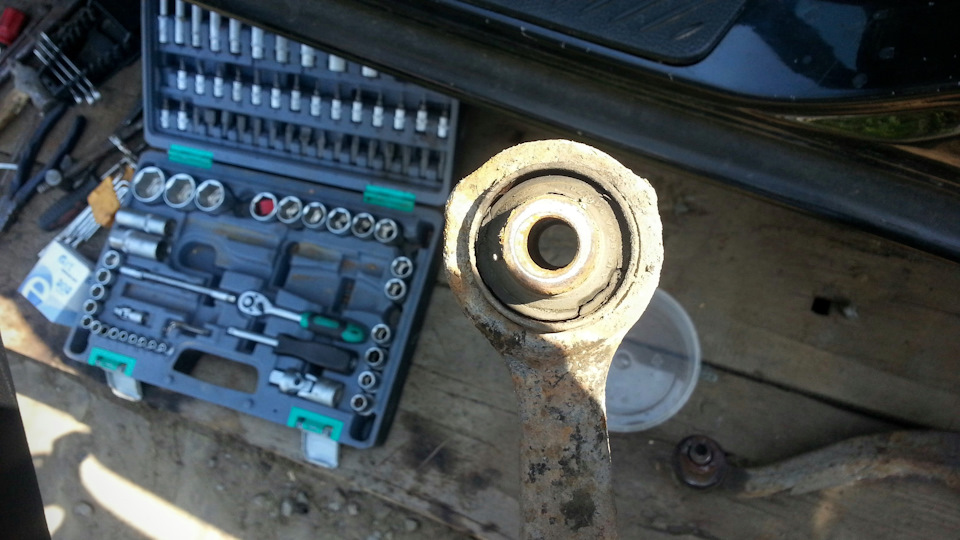

Далее были нижние рычаги,в них перепрессовал сайлентблоки и заменил пыльники шаровых .

И так теперь собираем подвеску.

Смонтировал стойки с опорными подшипниками к кузову автомобиля, далее стойки стабилизатора(Сам стабилизатор был установлен заранее на подрамник).Затем смонтировал рулевые наконечники и нижние рычаги.

Прикрутил поворотные кулаки к шаровым верхних и нижних поперечных и продольных рычагов.

Затем ставим защиту тормозных дисков, ступицы,а так же прикручиваем рулевые наконечники к кулаку.

Затем установил тормозные диски Z immermann и приступил к монтажу суппортов.

Теперь обязательная протяжка подвески под нагрузкой,вывешиваем её на домкрате и тянем.

Mazda 6 › Бортжурнал › Ремонт передней подвески.

Этого ремонта машина ждала долго, т.к. стойки были убиты, ВСЕ рычаги были убиты, ВСЁ скрипело, от ZOOM-ZOOM подвески не осталось ничего, пробивалась она на любой яме просто в лёт, спасали только живые пружины.

Лично по собственным ощущениям, даже капиталка мотора столько сил не забирает, т.к. в замене подвески нужно много грубой силы.

Ну так вот, что было, собственно, куплено и заменено:
Амортизатор правый, Kayaba Exel-G2.993₽
Амортизатор левый, Kayaba Exel-G3.363₽
Верхний левый рычаг, NK2.514₽
Верхний правый рычаг, NK2.782₽
Прямые рычаги, 2шт, NK3.344₽
Кривой правый рычаг, NK2.850₽
Кривой левый рычаг, NK2.961₽
К подвеске не относится, но так же:
Рулевой наконечник правый, NK510₽
Рулевой наконечник левый, NK490₽

Как видите, разброса производителей никакого.
Почему NK? Потому что куча хороших отзывов и я им всем доверяю.
Цена-качество на высшем уровне.

Для начала работ вывешиваем всю морду, скидываем колёса.
До боли просто знакомая картина…

Начал с левой части, её и опишу.
С правой всё абсолютно аналогично.
НО, слева сначала я менял верхний рычаг, а с правой стороны — сначала нижние.
Так вот — удобнее начинать с нижних.

Первым делом нужно открутить палец стойки стабилизатора.
Как раз для удобства мы и вывешиваем сразу весь передок, т.к. если 1 колесо будет на земле, а 2е вывешено — аккуратно достать палец стабилизатора из кулака будет ооочень тяжело.

Теперь нужно открутить болт на 12, который держит тормозной шланг на специальной планочке на амортизаторе. Но болт закис, а планка эта от усилия загибается, поэтому беспощадно её отрываем, а потом уже придумаем как болт вытащить.

Выкручиваем нижний болт вилки амортизатора на 17 в прямом рычаге.

Откручиваем полностью стяжной болт вилки амортизатора(на 14), сбиваем её вниз, убираем подальше.

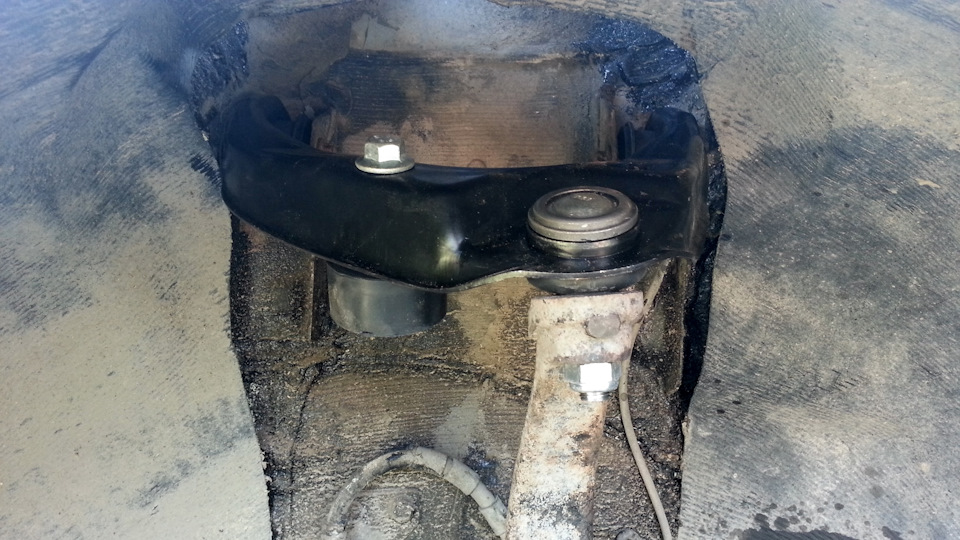

Открываем капот, откручиваем 3 гайки крепления амортизатора на чашке.
Важно! Ослабить центральную гайку штока амортизатора, т.к. на снятой стойке её откручивать неудобно.

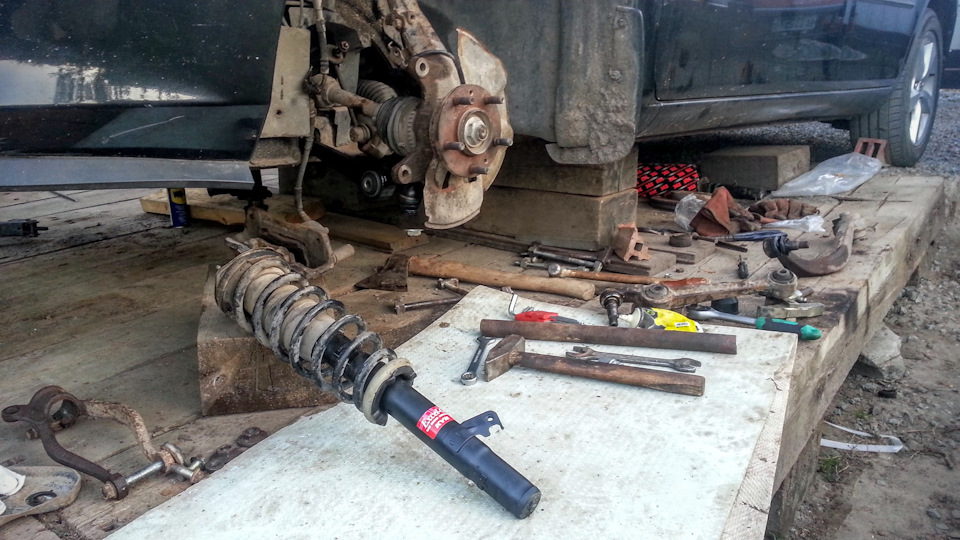

Достаём амортизатор — кладём пока его в сторону.

Сейчас нам нужно снять верхний рычаг.
Выбиваем шаровую хорошими ударами по кулаку. Там даже есть специальный выступ.
Вылетает шаровая на верхних рычагах довольно легко.
Дело за малым — открутить выше 2 болта на 14 и снять рычаг.

Новый ставится я думаю всем понятно как.
Сначала болты сайлентов, потом шаровая.
Болты сайлентблоков сильно не закручивать! Их нужно затягивать под нагрузкой, когда поменяете все рычаги на новые.

После того, как заменили верхний рычаг, возвращаемся к стойке.
Стягиваем пружину, отворачиваем опору, перекидываем всё на новый амортизатор.

Переходим к нижнему прямому рычагу.
Ослабляем гайку на 24 и выбиваем шаровую.
С ней придётся попыхтеть, потому что мои 4 съёмника ни один не налез, кувалда затащила, но тоже тяжело. Относится это же и к кривому рычагу, нижние шаровые самая большая головная боль в замене рычагов, как по мне.

Все нижние рычаги у меня выбились со втулкой на шаровой.
Откручиваем болт на 17 в подрамнике и снимаем прямой рычаг.

У кого защита двигателя — лучше её снять для удобства.

Чтобы ставить новый — нужно снять как раз ту втулку.

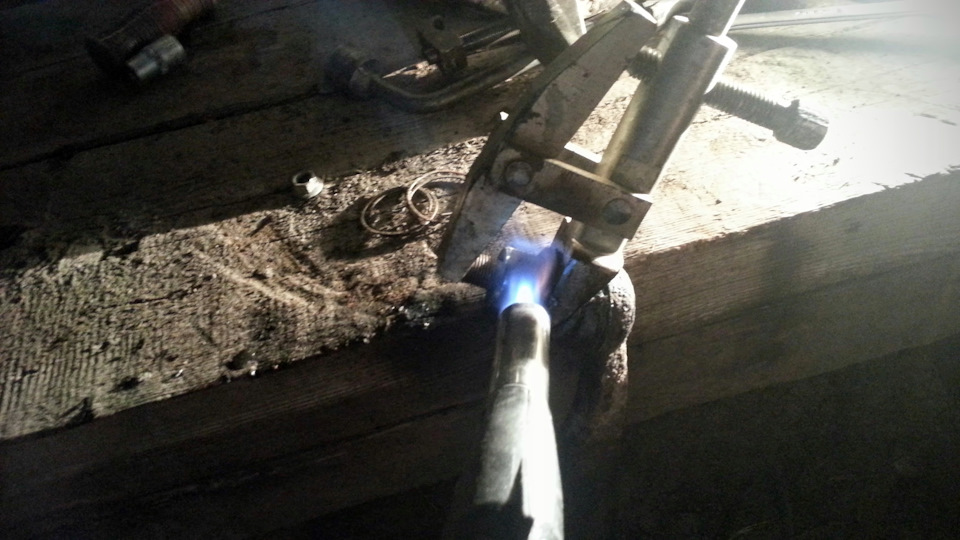

А это дело тоже не из простых, но главное хорошенечко нагреть 🙂
Тут в самый раз будет съёмник.

Снимаем втулку с пальца, забиваем обратно в кулак, ставим новый рычаг.

Сначала закручиваем болт в подрамник, не затягивая, потом вставляем шаровую на место, притягиваем гайку, её можно затянуть уже капитально, ну и осталось поставить новый амортизатор на своё законное место и закрепить его вилку.

Кривые рычаги.
Тут к шаровым прибавился ещё головняк — болт сайлента.
Ослабить-то вы его ослабите, но не выкрутите.

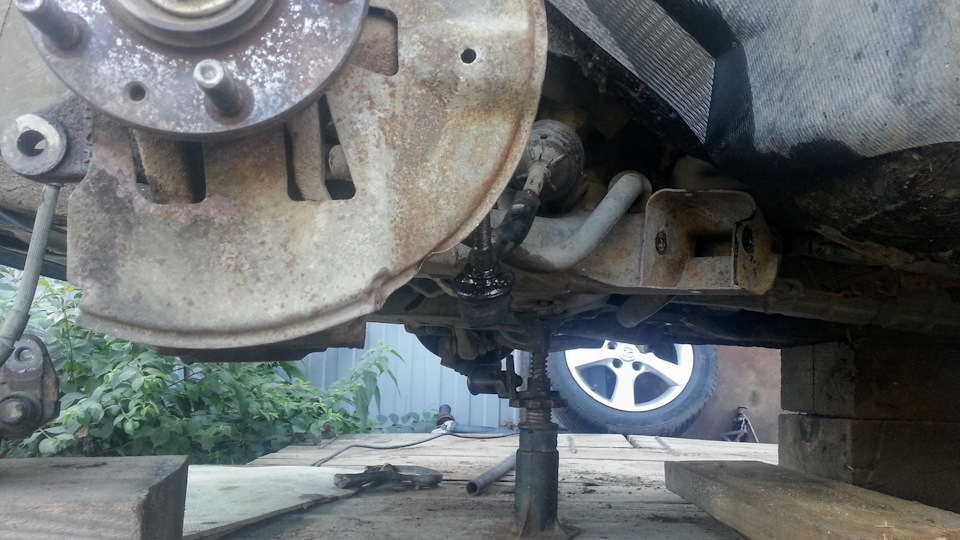

Поэтому берём домкрат, лезем под машину, упираем домкрат в подрамник.

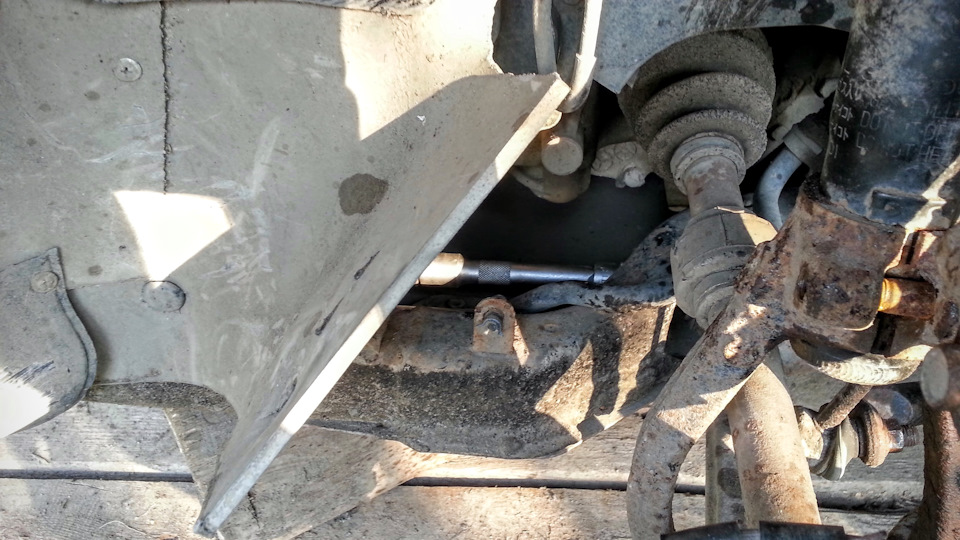

Откручиваем сзади подрамника с обоих сторон гайку на 19 — это гайка подушки, и 2 болта, крепящихся к кузову.
Далее опускаем домкрат, чтобы болт можно было вытащить.
А далее всё по шаблону — выбиваем шаровую, снимаем втулку, забиваем втулку обратно в кулак, ставим новый рычаг.

Обратно домкратим подрамник, прикручиваем его намертво.

Читать еще:  Не работают дворники ваз 2114

Все болты мазались графитной смазкой.

Ну и напоследок, хоть и не относящиеся к подвеске — рулевые наконечники.
Не знаю, зачем решил их поменять, т.к. старые были хорошие, ну да ладно.
Для начала снимаем шплинт, откручиваем гайку и выбиваем шаровую.
После, берём ключи на 13, 22, и 17 вроде бы… или 19…
Ключом на 22 отворачиваем контргайку.
Метим на какое расстояние был закручен наконечник.
Но это бесполезно, на сход-развал вам путёвка всё равно обеспечена.
Ключом на 13 держим рулевую тягу, а на 17 или 19 откручиваем сам наконечник.
Ну не всё, конечно же, так просто, поэтому разводной ключ тоже под рукой не помешает 🙂
Вворачиваем новый наконечник, закручиваем контргайку.
Ставим шаровую, затягиваем.
На новых наконечниках не оказалось шплинта предусмотренного, поэтому сверху ещё накрутили старые гайки, ну так, на всякий пожарный.

А теперь ставим под кулаки с обоих сторон брёвна, опускаем машину на них, чтобы была нагрузка на рычаги и затягиваем уже окончательно болты сайлентблоков.

Ну всё, накидываем колёса, едем тестировать. Выезжаем.
-Ээ, ты куда, я направо хочу… Да на какой лево, право говорю… Эээээ, ну куда так сильно вправо, давай прямо.
Ну в общем вы поняли, как я доехал на развал-схождение 🙂

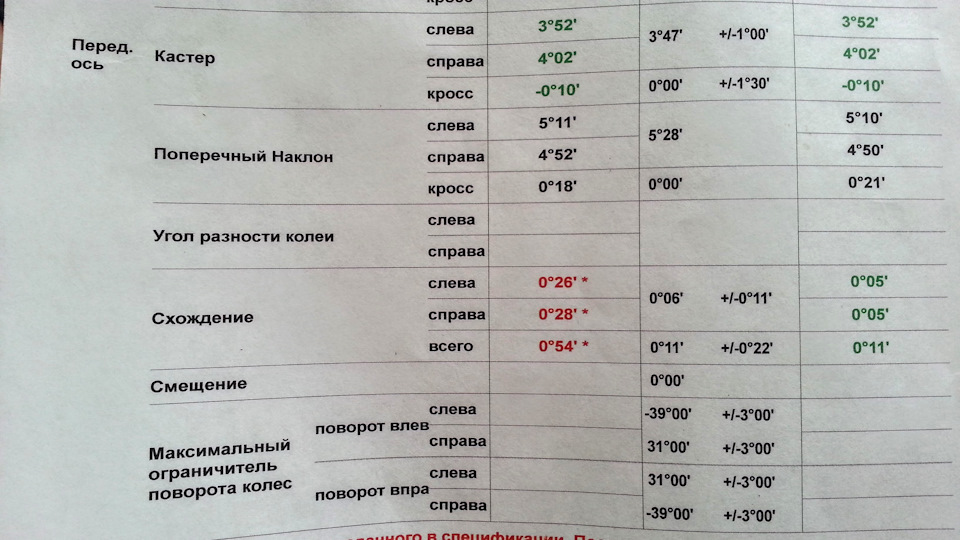

И да, на Мазде не регулируется развал передних колёс, только их схождение.
Отдав 1.500₽ по итогу получили норму.

Ну а когда всё полностью в рабочем и исправном состоянии — наслаждение.
Ни малейшего звука.
Да, стала жёстче, но не сильно.
При проезде лежачих задница теперь ощутимо пробивается, особенно когда сзади кто-то сидит или в багажнике что-то тяжёлое, в то время как передок отработал быстренько и всё.
Оно того точно стоило.
Кроме одного — наконечники менять всё же не надо было.
Как-то теперь не знаю, то ли самовнушение, то ли так и есть, но рулиться стала не так, как раньше, даже не знаю какие точно подобрать слова, но точно не лучше.

Я думаю с серьёзным ремонтом на этом пока всё, самое важное сделано, вообще чёт уже поднадоело под ней валяться.
Чувствую себя владельцем японских жигулей.
